MixW RigExpert USB Transceiver Interface

Автор: Arkady, RN6AM

Все статьи на CQHAM.RU
Все статьи категории "В помощь радиолюбителю"





 В связи с тем, что в современных компьютерах наблюдается процесс постепенного отмирания COM-портов,
командой  MixW team разработано устройство получившее название  "MixW RigExpert", позволяющее
существенно упростить соединения ПК-Трансивер, используя наличие и возможности USB-порта.
Со стороны ПК достаточно сделать одно соединение, которое обеспечит вам управление трансивером по цепям САТ-системы, РТТ, CW и, главное, - "внешняя" дополнительная звуковая карта.

Используя "MixW RigExpert", теперь нет нужды в кабелях и их развязке, звуковой карты с хорошими параметрами. Все это обеспечит Вам - "MixW RigExpert".

Устройство не нуждается в настройках и не имеет никаких переключателей. Нет надобности и в специальных согласующих устройствах для согласования цепей ПК-трансивер. "MixW RigExpert" включает в себе схемы развязки и согласования для большинства моделей трансиверов известных фирм (ICOM, YAESU, KENWOOD и др.). Достаточно припаять несколько проводов на соответствующие контакты 25-пинового разъема устройства.

"MixW RigExpert" работает с программным обеспечением MixW  версии 2.10 и DigiPan 1.8.

"MixW RigExpert" обеспечивает:

  • Аудио интерфейс для работы цифровыми видами связи, записи и воспроизведения звука.
  • CAT (Computer Aided Transceiver) систему обеспечивающую контроль и управление частотой трансивера, видами модуляции и др. функциями с компьютера.
  • FSK модуляция, дающая кристально чистый  RTTY сигнал.
  • Встроенный электронный телеграфный ключ с подключением манипулятора непосредственно к "MixW RigExpert" устройству.

"MixW RigExpert" характеристики:

  • Вместе с MixW программой обеспечивается работоспособность в режимах SSB, CW, PSK31, RTTY, Packet, AMTOR(FEC), MFSK, THROB, MT63, Hellschreiber, SSTV,  PACTOR (прием) и FAX (прием) картинки.
  • Освобождает звуковую карту ПК и COM порт ранее использовавшихся в цифровых режимах.
  • Соединение к ПК через USB порт.
  • При использовании USB hub или повторителя, можно применить кабель до 20 м длины.
  • Совместим в работе с Windows 98/ME/2000/XP/Linux.
  • САТ интерфейс протестирован с трансиверами  Icom, Kenwood, Yaesu and Ten-Tec и работоспособен со всеми будущими моделями этих производителей.
  • Один 25-pin-овый разъем для трансиверного кабеля.
  • Изолированный аудио вход-выход с целью минимизации нелинейных искажений.
  • Точные и заранее предустановленные значения дискритизации частоты (samplerate). Никакая дополнительная настройка наклона картинки в SSTV не нужна.
  • Эргономический пластиковый корпус.
  • Рабочий диапазон температуры: 0..+50°C.
  • Документация на установку и подключение.

Технические свойства и характеристики:

Подключение к компьютеру:

  • Стандартный интерфейс USB 1.1

 Питание устройства:

  • От компьютера, через шину USB

Аудио интерфейс:

  • Гальваническая развязка от цифровых цепей

  • Максимальная амплитуда входного звукового сигнала: 1 В

  • Максимальная амплитуда выходного звукового сигнала: 1 В

Выходы PTT/CW:

  • Выход PTT: открытый коллектор

  • Выход CW: открытый коллектор

CAT интерфейс:

  • Уровни сигналов: RS-232, ТТЛ, CI-V

  • Скорость последовательного порта: 1200..57600 бод

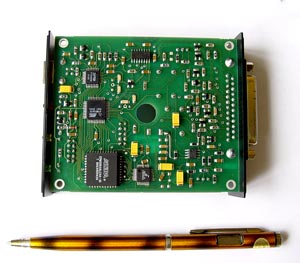

                                                 Монтажная плата (вид сверху)

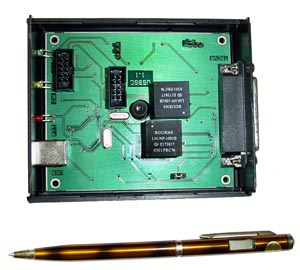

                  Монтажная плата (вид со стороны монтажа)



Более детальную информацию о "MixW RigExpert" можно прочитать на http://www.mixw.net/RigExpert/index.html

  73! Arkady, RN6AM, MixW Team, Krasnodar
